KAN-therm: Fitinguri



Fitinguri

Toate fitingurile sunt fabricate din oțel inox Nr. 1.4404, AISI 316L.

Fitingurile sunt prevăzute cu capete presate și cu garnitura de etanșare de tip O-Ring sau cu capete presate și filetate, cu filet interior sau exterior cf.PN-EN10226-1:

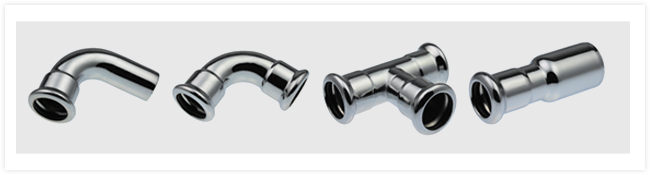

  • coturi și teuri, nipluri,

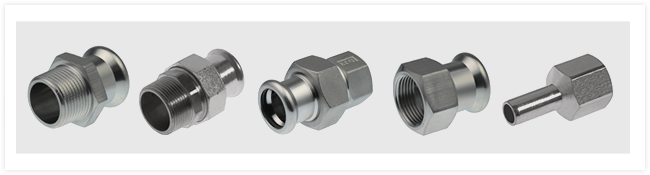

  • fitinguri cu filet exterior și interior, și racorduri filetate,

  • racorduri de conectare la receptoare și accesorii,

Fitingurile sunt fabricate din oțel crom-nichel-molibdenic Nr. 1.4404, AISI 316L.



Garnituri de etanșare (O-Ring-uri)

Fitingurile Press în Sistemul KAN-therm Inox și Steel , în standard, sunt dotate cu O-Ring-uri din cauciuc de etilenă-propilenă , care îndeplinesc norma PN-EN 681-1. În cazul aplicațiilor speciale se livrează O-Ring-urile Viton.

Parametrii de lucru și domeniul de aplicații pentru aceste garnituri sunt specificate în tabel:

Material Culoare Parametri de lucru Aplicație

EPDM cauciuc de polietilenă-propilenă

negru

presiunea max.de lucru: 16 bar

temp. de lucru: -35°C până la 135°C

de scurtă durată: 150°C

instalații:
- de încălzire centrală
- apa rece și caldă menajeră
- instalații de hidranți
- cu soluții de glicol
- aer comprimat (fără ulei)

FPM/Viton cauciuc fluor

verde

presiunea max. de lucru: 16 bar

temp. de lucru: -30°C până la 200°C

de scurta durată: 230°C

instalații:
- solare
- aer comprimat
- păcură
- combustibil
- cu uleiuri vegetale

FPM/Viton cauciuc fluor

gri

presiunea max. de lucru: 5 bar

temp. de lucru: -20°C până la 150°C

de scurtă durată: 180°C

instalații:
- de abur
(interval de diametre 15-54 mm)

Toate fitingurile Sistemului KAN-therm Inox cu diametre între 15-108 mm au funcția LBP (semnalizarea îmbinărilor nepresate - ”nepresat, neetanș” LBP-Leak Before Press).





În intervalul de diametre 15-54 mm funcția este realizată printr-o structura specială a O-Ring-urilor. Datorită canelurilor speciale, O-Ring-urile LBP asigură un control optim în timpul testului de presiune. Îmbinările nepresate sunt neetanșe și din aceasta cauza ușor de localizat.

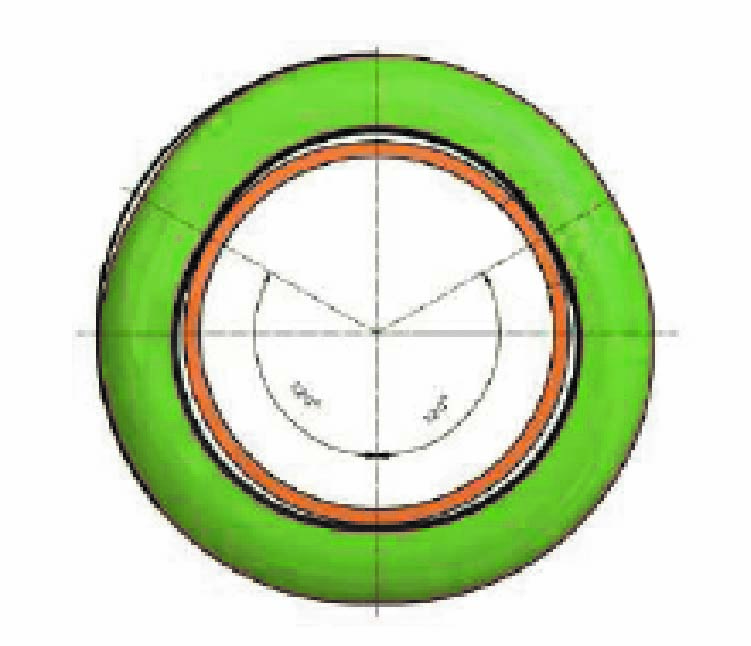

În cazul diametrelor 76,1-108 mm funcția LBP este realizată printr-o structura corespunzătoare a fitingului (ovalizare de ștuț).

Durabilitatea O-Ring-urilor din sistem a fost cercetată de institutul DVGW. Testele efectuate arată că durata de viață a acestora ar trebui să fie cel puțin de 50 de ani.





Descarcă catalogul cu sortimentul întreg de fitinguri KAN-therm Inox
