Noutăți 2014





Noile, mai flexibile, țevile PE-RT Blue Floor.

Prima, și în același timp cea mai importantă schimbare este introducerea în oferta încălzirii prin podea în Sistemul KAN-therm, unei noi țevii PE-RT Blue Floor, și mai flexibile.

Proprietăți mecanice excelente și flexibilitatea foarte mare a țevilor PE-RT Blue Floor asigură profilarea și fixarea foarte ușoară a serpentinelor de încălzire. Desfășurătorii speciali și ambalarea țeviilor în noile cutii de carton cu ”orificiu”, permit desfășurarea și așezarea segmentelor drepte de țevi într-un mod mai comod și rapid decât în cazul țevilor multistrat, utilizând colaci lungi de țevi.

Datorită fenomenului de memorizare a formei, care apare în cazul țevilor omogene KAN-therm PE-RT Blue Floor, a fost minimizat pericolul de obturare sau de îngustare a diametrului țevii la acțiunea unei sarcinii mari (provenite de ex. de la o roaba încărcată sau în urma călcării serpentinelor de încălzire de către persoane terțe). Datorită acestui fenomen, țevile PE-RT Blue Floor întotdeaună revin la forma sa inițială. În cazul țevilor multistrat, o asemenea situație necesită reparare circulației de încălzire.

În ziua de astăzi, noile țevi PE-RT Blue Floor sunt disponibile cu cele mai tipice diametre de instalare: 16x2 mm și 18x2 mm. În ambele cazuri sunt disponibile la colaci 200 și 600 m.

Țeava Blue Floor PE-RT cu bariera antidifuzie cf. DIN 4726 - pentru încălzire de suprafață clasa 4/6 bar, Tmax 70º

Dimensiune

Nr.cod

Ambalaj

UM

Preț PLN/UM



16x2

0.21760P

200/3000

m

3,46

16x2

0.21760P 600M

600/1800

m

3,46

18x2

0.21780P

200/3000

m

3,76

18x2

0.21780P 600M

600/1800

m

3,76



Țevile PE-RT Blue Floor pot fi utilizate pentru instalații de încălzire și răcire, de suprafață, la parametri joase: clasa 4 - TROB/TMAX = 60°C/70°C; PROB = 6 bar.













Jgheab RAIL pentru fixarea țevilor cu diametru 16 mm – lungime 2 m






















Adaptor M28×1,5 poate fi folosit la ventile montate în distribuitorii serii 71A, 73A, 75A și 77A în Sistemul KAN-therm împreună cu actuatorii K-600700 și K-600701 precum și K-800011, K-800012, K-800013, K-800014.













KAN Bloc cu pompa electronică.

O altă noutate în oferta de încălzire prin podea este introducerea grupului de amestecare KAN Bloc, dotat cu pompa electronică HELL-WITA Delta HE 55.

Sistemul este vândut în set, împreună cu o izolație termică, special profilată.







Grupul de amestecare permite realizarea sistemului central de amestecare pentru a pregăti apa de încălzire pentru instalația de încălzire prin podea sau prin perete.  Astfel este posibilă ajustarea temperaturii apei de alimentare a serpentinelor de încălzire și protejarea sursei de căldură împotrivă coroziunii datorită ridicării temperaturii agentului întors la cazan

Vana cu patru căi, utilizată în sistem, poate fi reglată manual sau automat, datorită utilizării suplimentare a actuatorului electric SM4.

Extinderea ofertei de fitinguri 12x2 mm.

Condițiile tehnice și cerințele pentru instalații, în continuă schimbare, au atras atenția asupra posibilității de utilizare la instalații interioare a țevilor cu diamtere mici 12x2 mm și 14x2 mm, iar factorii principali au devenit:

  • cerințe mai stricte cu privire la minimizarea volumului instalației de apa caldă, neinclusă în circulație, până la 3 l,
  • cerințe mai stricte cu privire la protecția termică a clădirilor care reduc semnificativ puterea radiatoarelor noile Cerințe Tehnice WT 2014-2021,
  • valoarea medie a pierderilor de căldură pentru clădiri de locuințe, care îndeplinesc cerințele:
  • WT (Cerințe Tehnice) 2008 – aproximativ 50 W/m2,
  • WT (Cerințe TehniceÎ 2014 – aproximativ 45 W/m2,
  • din 2021 – aproximativ 40 W/m2.


La construcții de locuințe pierderile de căldură pe încăpere, nu depășesc (cu respectarea WT 2008):

  • 1250 W pentru încăperi cu suprafața până la 25 m2,
  • 2300 W pentru încăperi cu suprafața până la   46 m2.

În asemenea condiții, tendința de a utiliza țevile cu diametre mici, pare naturală din punct de vedere a costurilor de investiții și de exploatare, și al condițiilor de exploatare.



De aceea firma KAN a implementat și o dezvoltă permanent, oferta de țevi și fitinguri cu diametre 12x2 mm și 14x2 mm în Sistemul KAN-therm Push.

În anul 2015 a fost introdusă o nouă gama de fitinguri cu diametrul 12x2 mm, printre care deosebim:

  • Teu din alamă PUSH – 12x2 mm,

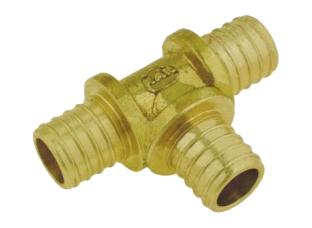

  • Teu redus din alamă, PUSH – 25x3,5/12x2/18x2,5,

  • Teu redus din alamă, PUSH – 25x3,5/12x2/18x2,

  • Teu redus din alamă, PUSH – 25x3,5/12x2/25x3,5,

  • Dop din alamă PUSH – 12x2 mm,

  • Niplu redus din alamă, PUSH – 18x2,5/12x2.

În anul 2014, în oferta Sistemului KAN-therm Push au fost introduse de asemenea:







Racord Push cu flanșă, cu filet exterior. – 18x2 G3/4" - introdus pentru realizarea investiției de încălzire a suprafețelor mari, cu utilizarea colectorilor Sistemului KAN-therm PP. Permite racordarea țevilor PE-RT Blue Floor cu diametru 18x2 cu racorduri în șa, terminate cu filet interior GW ½”.















Dispozitiv de presare manual cu lanț – set versiunea LIGHT care permite montajul de diametre 14-18 mm.
















Clește manual, divizat, pentru racorduri de tip Press - set versiunea LIGHT permite montajul de diametre 16-20 mm. Pentru tăierea țevilor în locul calibratorilor universali au fost utilizați calibratori cu diametru unic 16 și 20 mm.








Îmbinări prin flanșe.

Sistemul KAN-therm PP a fost completat cu un set de fitinguri noi pentru îmbinări cu flanșă. În componența setului intră:

  • bucșa cu flanșă PP-R cu garnitură,
  • flanșa din oțel PN16.





Ambele elemente de mai sus sunt disponibile în intervalul de diametre 40 – 110 mm.

Bucșa este legată de conducte prin intermediul mufei PP, după prealabilă așezarea flanșei din oțel.

În legătura cu implementarea de mai sus, bucșa PP 110 mm cu canelură și fără, precum și flanșa din oțel PP 110 mm au fost retrase din ofertă.










Noile configurații de diametre pentru coturi Press 90gr. cu filet interior:


Cot press 90 gr. cu filet interior GW, KAN-therm Steel - 15xRp3/8”
Cot press 90 gr. cu filet interiorGW, KAN-therm Steel - 15xRp1/2”
Cot press 90 gr.cu filet interior GW, KAN-therm Steel - 18xRp1/2”


Elemente de reparație

În oferta Sistemului KAN-therm Inox, pentru fitinguri GIGA SIZE 139 mm și 168 mm au fost introduse
O-Ringuri de reparație EPDM și FKM/Viton.

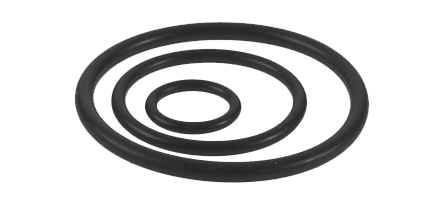

  • O-Ring EPDM Sistem KAN-therm Inox Giga Size – 139,7 mm,
  • O-Ring EPDM Sistem KAN-therm Inox Giga Size – 168,3 mm,

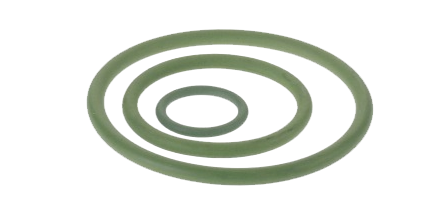

  • O-Ring FPM/Viton Sistem KAN-therm Inox Giga Size – 139,7 mm,
  • O-Ring FPM/Viton Sistem KAN-therm Inox Giga Size – 168,3 mm.



În legătura cu această vă reamintim că:

  • Toate fitingurile, din fabrică, sunt prevăzute cu O-Ringuri EPDM,
  • în cazul utilizărilor speciale O-Ringurile FKM/Viton sunt furnizate separat,
  • după o eventuală înlocuire a O-Ringurilor standard EPDM cu FKM/Viton se interzice folosirea din nou a O-Ringurilor demontate.

În cadrul sistemelor KAN-therm Inox/Inox Sprinkler am introdus noile configurații de diametre pentru racorduri Press cu filet interior:












Racord press cu filet interior GW,
KAN-therm Inox/Inox Sprinkler - 28xRp1/2”

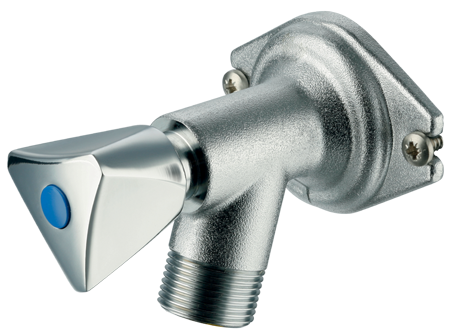

Robinet exterior rezistent la îngheț DN15

Comoditate și securitate

Robinet exterior cu protecția împotrivă înghețului:
  • Datorită conctrucției unice, scaunul robinetului este protejat împotrivă spargerii în urma temperaturilor scăzute.
  • Robinetul are certificatul institutului german al apei și gazelor DVGW și atestatul sanitar polonez PZH.
  • Rozeta estetică, nichelată, poate fi schimbată în orice moment cu un robinet protejat împotrivă furtului de apă.

Utilizările, care depășesc domeniul de de instalații interioare de apa caldă, rece și instalații de încălzire, trebuie de fiecare dată consultate cu firma KAN.
