KAN-therm: Țevi



Țevi

Țevi multistrat în Sistemul KAN-therm Press se oferă în trei variante de materiale, care se deosebesc prin tipul țevii interioare de bază  și celei exterioare – țevi PE-RT/Al/PE-HD, PE-RT/Al/PE-RT (interval de diametre Ø14–40 mm) și PE-X/Al/PE-X (Ø50–63 mm).

Țevile cu inserțiile de aluminiu se compun din următoarele straturi:

  • stratul interior (țeava de bază) din polietilenă cu rezistența termică ridicată PE-RT sau din polietilenă reticulată
    PE-X,
  • stratul mijlociu sub forma benzii de aluminiu, sudate față în față prin ultrasunete, și stratul (învelișul) exterior din polietilenă de înaltă densitate PE-HD, polietilenă cu rezistența termică ridicată PE-RT sau polietilenă reticulată PE-X.

Între aluminiul și straturile sintetice este un strat adeziv , care face legatura permanentă între metal și material sintetic.

Țevile multistrat în Sistemul KAN-therm Press în cadrul întregului interval de diametre, apar într o singură gama de presiuni (Multi Universal).

Sistemul KAN-therm Press permite, de asemenea, utilizarea țevilor de polietilenă omogene în cazul folosirii de fitinguri de generația nouă Press LBP.
Sistemul KAN-therm Press oferă două tipuri de țevi din polietilenă, cu parametri de lucru apropiați, – PE-RT (tip II) cu interval de diametre 16x2,0 și 20x2,0 , și PE-Xc cu diametrele 16x2,0 20x2,0 și 25x2,3.
Țevile din polietilenă omogene în Sistemul KAN-therm Press pot fi folosite numai pentru instalații cu presiunea de lucru, care nu depășește 6 bar.

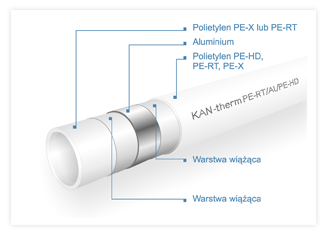

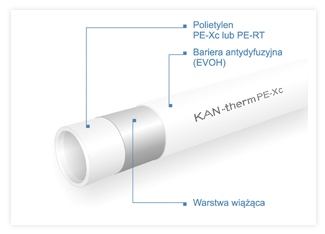

Structura țevilor Sistem KAN-therm Press:


țevi omogene                                                                                         țevi multistrat

Dimensiuni, mase unitare, capacități de apă ale țevilor din Sistemul KAN-therm Press:

Țevi KAN-therm PE-RT/Al/PE-HD, PE-RT/Al/PE-RT și PE-Xc/Al/PE-Xc
DN Diametru
exterior
× grosimea peretului
Grosimea peretului  Diametru interior  Serie de dimensiuni
Masa unitară  Cantitate în colac/
bară
Capacitate de apă
  mm x mm  mm  mm     kg/m m l/m
16 16 × 2,0   2,0  12,0  3,50  0,129 200 0,113
20 20 × 2,0  2,0  16,0 4,50 0,152 100 0,201
25 25 × 2,5   2,5   20,0  4,50  0,239   50 0,314
26 26 × 3,0  3,0  20,0  3,83  0,296 50 0,315
32 32 × 3,0    3,0 26,0 4,83  0,365   50m/5m 0,531
40 40 × 3,5  3,5  33,0  5,21 0,510 50m/5m 0,855
50 50 × 4,0 4,0 42,0 5,75 0,885 5m 1,385
63 63 × 4,5 4,5 54,0 6,50 1,265 5m 2,290



Țevi KAN-therm PE-RT și PE-Xc
DN Diametru
exterior
× grosimea peretului
Grosimea peretului  Diametru interior  Serie de dimensiuni
Masa unitară  Cantitate în colac/
bară
Capacitate de apă
  mm x mm mm mm   kg/m m l/m
16 16 × 2,0  2,0  12,0   3,50 0,094 200 0,113
20 20 × 2,0   2,0  16,0  4,50  0,172 200 0,201
25 25 × 2,3  2,3  20,4 4,93 0,217 50 0,327
