KAN-therm: Tehnologia îmbinărilor



Tehnologia îmbinărilor

Metoda de bază a îmbinării țevilor PE-Xc și PE-RT în sistemul KAN-therm Push este tehnologia de strângere cu inelul din alamă, glisat axial. Îmbinările se realizează prin apăsarea capătului de țeavă lărgit pe niplu, și apoi glisarea peste îmbinare a unui inel de strângere din alamă. Materialul țevii este presat ideal în crestăturile de pe fiting, astfel etanșarea are loc pe toată suprafața fitingului - garantează etanșeitatea ideală și durabilitatea instalației. Această tehnologie nu necesită nicio etanșare suplimentară, de ex. O-Ringuri. Mai are un avantaj - nu este sensibilă la greșelile de montaj.

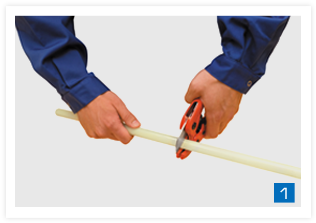

1. Țeava PE-Xc sau PE-RT trebuie tăiată perpendicular pe axă la lungimea cerută cu ajutorul foarfecei pentru țevi din materiale sintetice.

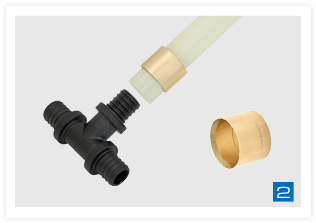

2. Așezați inelul pe țeavă cu capătul teșit în interior,din  partea fitingului

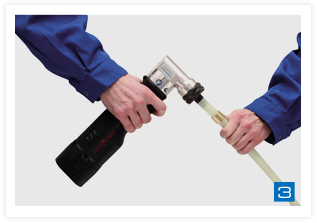

3. Postavite glavu, odgovarajućeg promjera, na alat za širenje (expander) s ručnim ili baterijskim pogonom. Alatom za širenje proširite cijev u tri koraka. Prva dva koraka proširenja moraju biti nepotpuna, s rotacijom alata za širenje u odnosu na cijev pod 30° i 15°. Završna, treća faza širenja cijevi mora biti potpuna.

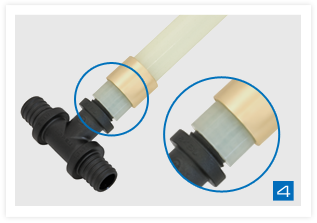

4. Imediat ! După expandare introducem fitingul în țeavă până la ultima îngroșare pe ștuțul fitingului (țeava nu va fi trasă până la flanșa fitingului!).

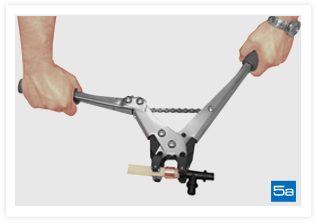

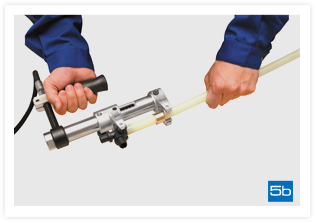

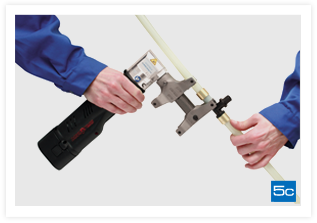

5. Înainte de glisare, fălcile presei trebuie echipate cu matrițele corespunzătoare. Inelul va fi glisat cu ajutorul presei manuale cu lanț (5a), hidraulice acționate cu picior (5b) sau unei prese cu acumulator (5c). Fitingurile pot fi prinse numai de flanșe. Nu se va glisa două inele în același timp.

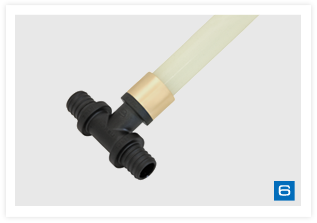

6. Îmbinarea este pregătită pentru testul de presiune.
