KAN-therm: Tehnologia îmbinărilor



Tehnologia îmbinărilor

Metoda de bază a îmbinării țevilor cu fitinguri în sistemul KAN-therm Push Platinum este tehnologia de strângere cu inelul din alamă, glisat axial. Îmbinările se realizează prin apăsarea capătului de țeavă lărgit pe fiting, și apoi glisarea peste îmbinare a unui inel de strângere din alamă. Materialul țevii este presat ideal în crestăturile de pe fiting, astfel etanșarea are loc pe toată suprafața fitingului - garantează etanșeitatea ideală și durabilitatea instalației. Această tehnologie nu necesită nicio etanșare suplimentară, de ex. O-Ringuri. Mai are un avantaj - nu este sensibilă la greșelile de montaj.

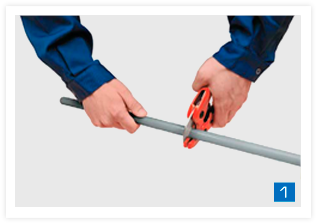

1. Să se taie țeava multistrat PE-Xc/Al/PE-HD Platinum la lungime cerută, cu ajutorul foarfecei. Tăietura trebuie să fie perpendiculară pe axa țevii  ATENȚIE!!! - Pentru tăiere se vor folosi numai lamele ascuțite, neștribite.

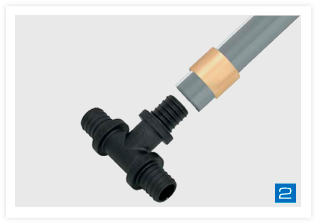

2. Așezați inelul pe țeavă cu capătul teșit în interior,din partea fitingului Selectați inelul pentru diametrul țevii.

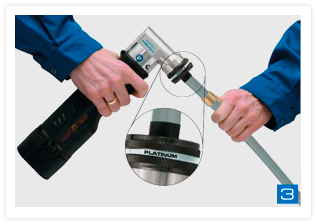

3. Lărgiți țeavă cu ajutorul expandorului manual sau cu acumulator. În ambele cazuri expandarea țevii trebuie realizată în trei faze. Primele două expandări incomplete, apoi rotim expandorul cu 30P30° și 15° față de țeavă. Cea de a treia expandare a țevii este completă. ATENȚIE!!! – Pentru expandare țevii se vor folosi capete de expandare Push Platinum.

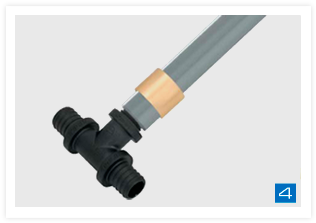

4. Introduceți fitingul în țeavă până la ultima îngroșare pe fiting.

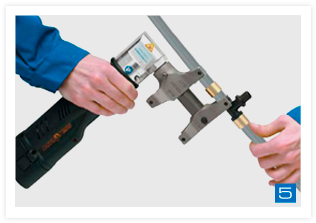

5. Glizați inelul cu ajutorul presei manuale, hidraulice, acționate cu picior sau a unei prese cu acumulator. Fitingurile pot fi prinse numai de flanșe. Nu se va glisa două inele în același timp.

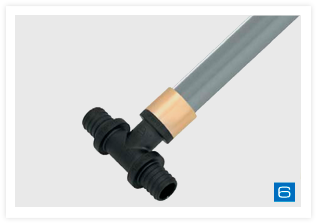

6. În timpul glisării inelului pe fiting, trebuie urmărit procesul de montaj - la atingerea inelului de flanșa fitingului, procesul de glisare trebuie întrerupt. Îmbinarea este pregătită pentru testul de presiune
















Pentru a elimina fenomenul de încărcare excesivă a fitingurilor cu forța de îndoire, nu se recomandă îndoirea țevilor în locurile îndepărtate de fitingul la distanța mai mică decât 10 diametre exterioare.
