KAN-therm: Fitinguri



Fitinguri

Fitingurile presate Sistem KAN-therm Steel Sprinkler sunt fabricate din oțel nealiat (de carbon) cu  numărul de material 1.0034 [oțel 34-2]. Fitingurile sunt protejate împotrivă coroziunii exterioare printr-un strat de zinc  aplicat galvanic (8-15 μm). În standard, fitingurile sunt dotate cu inel de etanșare (O-Ring) din cauciuc  de etilenă-propilenă (EPDM). O-Ring-urile fitingurilor DN20 - 50 au funcția de semnalizare a îmbinărilor nepresate LBP (Leak Before Press) – „nepresat - neetanș”. Interval de diametre de fitinguri DN20 - DN100.

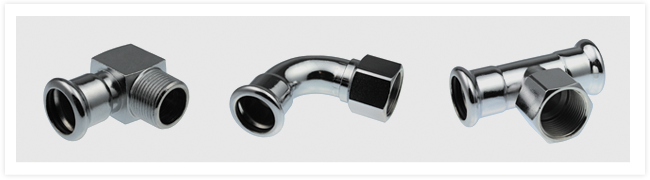

Fitingurile sunt prevăzute cu capete presate și cu garnitura de etanșare de tip O-Ring sau cu capete presate și filetate, cu filet interior sau exterioare cf.PN-EN10226-1:

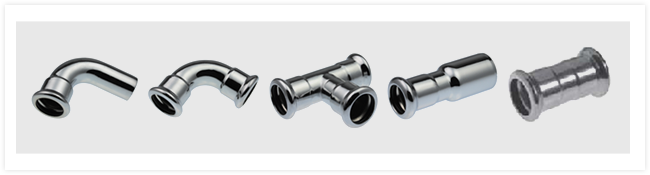

  • Coturi și teuri, nipluri,

  • fitinguri cu filet exterior și interior, și racorduri filetate,

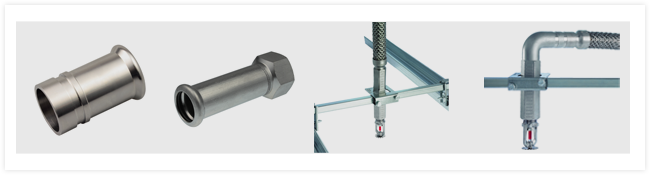

  • racorduri de conectat receptoare,

  • fitinguri speciale.

Fitingurile sunt fabricate din oțel cu conținut redus de carbon (RSt 34-2) nr, material 1.0034 cf.PNEN 10305-3., zincat  galvanic  (Fe/Zn  88)  cu un strat   o  grubości  de 8-15  μm  și  în plus  protejate   cu un strat de crom  de pasivizare. Stratul de zinc este aplicat la cald.



Garnituri de etanșare (O-Ring-uri)

Fitinguri Press în Sistemul KAN-therm Steel Sprinkler sunt dotate cu O-Ring-uri din cauciuc de etilenă-propilenă EPDM care îndeplinesc cerințele normei PN-EN 681-1.

Parametrii de lucru și domeniul de aplicații pentru aceste garnituri sunt specificate în tabel

Materia EPDM LBP (DN20-DN50) EPDM (DN76,1-DN108)
Culoare negru negru
Pelicula fără silicon pe baza de teflon fără silicon pe baza de teflon
Temp. min./max. de la -35°C până la + 135°C de la- 35°C până la +135°C
Temp. max. de lucru, de scutră durată 150°C 150°C
Presiunea max.de lucru 16 bar (în funcție de diametru
- verificați condițiile de aplicare a unui concret
sistem KAN-therm Sprinkler)
16 bar (în funcție de diametru
- verificați condițiile de aplicare a unui concret
sistem KAN-therm Sprinkler)
Domeniul de aplicații instalații cu țâșnitori, umede și uscate instalații cu țâșnitori, umede și uscate

Toate fitingurile în Sistem KAN-therm Steel Sprinkler cu diametre de 22-108 mm au funcția LBP (semnalizarea îmbinărilor nepresate - ”nepresat - neetanș” LBP-Leak Before Press).

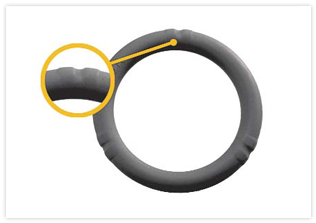

La diametrele 22-54 mm funcția este realizată printr-o structura specială de O-Ring-uri. Datorită canelurilor speciale, O-Ring-urile LBP asigură un control optim în timpul testului de presiune. Îmbinările nepresate nu sunt etanșe și astfel ușor de localizat.

Pentru diametre 76,1-108 mm funcția LBP este realizată printr-o structură specială a fitingului (ovalizarea ștuțului).

Descarcă catalogul cu întreg sortiment de fitinguri KAN-therm Steel Sprinkler
