System KAN-therm Groove

System KAN-therm Groove

Un nou tip de sistem este acum parte din portofoliul de solutii KAN-therm: System KAN-therm Groove. Cuvantul “Groove” ilustreaza foarte bine tehnica de imbinare a fitingurilor din cadrul noii solutii. Astfel, aceasta noua solutie de conectare a tevilor si fitingurilor metalice demodeaza clasicile metode de imbinare prin sudura sau pe baza de filet.

Piesele de baza ale noului sistem sunt cuplele rapide echipate cu garnitura de cauciuc si bolturi de siguranta. Oferta completa nu include si teava dreapta. De ce? Aceasta solutie este compatibila cu clasicile tevi galvanizate sau din otel, intalnite frecvent pe piata instalatiilor.

Principalele acracteristici ale System KAN-therm Groove sunt:

  • Rezistenta la presiuni si temperaturi foare mari
  • Gama larga de diametre (de la DN25 la DN300)
  • Eliminarea necesitatii de a lucra cu flacara deschisa sau temperaturi mari
  • Nu este nevoie de conditii speciale externe pentru realizarea unei imbinari de calitate



 Faceți clic aici pentru a vizualiza Catalogul System KAN-therm Groove



Cum functioneaza?

Elementul de baza pentru conectarea dintre tevi sau o alta imbinare este cupla rapida cu bolturi. Aceasta consta din 3 elemente: corpul cuplei realizat din fonta ductila, garnitura de cauciuc (din EPDM sau NBR, in functie de agentul transportat) si un set de bolturi cu piulite din otel. Elementele care se vor conecta la aceasta cupla trebuie sa aiba un sant special pentru prinderea acestuia in cupla rapida.


Tipuri de garnituri

Garniturile sunt disponibile in diferite versiuni de material cum ar fi EPDM, NBR. Tipul garniturii utilizate determina eficacitatea transportului unui anumit agent la temperatura maxim admisibila – agentul vehiculat vine in contact doar cu garnitura, fara posibilitatea de contact a agentului cu carcasa din fonta.

Alegerea garniturii corecte da posibilitatea transportarii nu doar a apei recei sau calde ci si a agentilor non-standard cum ar fi solutii acide, apa clorinata, apa deionoizata, apa de mare, apa gri, acizi diluati, aer comprimat fara uleiuri si multe alte substante chimice.

Atat cuplele cat si garniturile sunt disponibile intr-o gama larga de diametre. Oferta standard include diametre de la DN25 la DN300 fiind posibila (la cerere) si gama de diametre mai mari ceea ce garanteaza o mare versatilitate pentru System KAN-therm Groove.

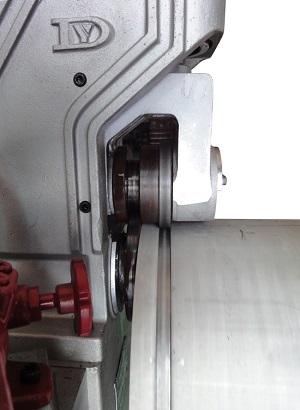

System KAN-therm Groove rowkowanie



Canelarea tevilor

Canelarea tevilor destinate imbinarii prin cuplele KAN-therm, se poate face prin doua metode – prin ruluire sau prin aschiere. Canelarea prin ruluire este destinata tevilor cu grosimea peretelui de maxim 9,5mm. Aceasta metoda foloseste instrumente relativ mici si mobile fapt ce ii confera o mare popularitate, putand fi realizata direct in santier. Prin comparatie, metoda prin aschiere necesita folosirea unor instrumente mai mari si din aceasta cauza este mai des realizata direct in fabrica sau in ateliere speciale din santier.



Aplicatii

System KAN-therm Groove poate fi folosit in santier pentru aproape orice tip de teava:

Printre cele mai uzuale se numara:

  • Instalatii de hidranti si sprinklere pentru prevenirea incendiilor
  • Instalatii pentru apa
  • Instalatii de incalzire sau racire cu diametre mari
  • Sisteme de transport aer comprimat

Sistemul poate fi folosit si la instalatiile industriale si conductele din industria miniera. Marele avantaj este posibilitatea dezansamblarii sistemului si reasamblarii intr-o noua locatie, in special cand instalatia este temporara.

Pentru sprinklere, System KAN-therm Groove este perfect compatibil cu elementele sistemelor KAN-therm Steel si KAN-therm Inox si permite conectarea diametrelor mai mari de 108 mm.



System KAN-therm Groove zastosowanie

Avantaje

Folosirea sistemului System KAN-therm Groove inseamna in primul rand importante economii survenite din timpul de asamblare si datorita faptului ca nu este necesar personal inalt calificat ca in cazul celorlalte sisteme. Acesa este rezultatul datorat tehnicii de imbinare foarte facile si rapide in comparatie cu metodele traditionale de imbinare prin sudura sau filetare. Astfel, acest tip de imbinare minimizeaza riscul erorilor de montaj. Constructia flexibila a cuplelor din oferta noastra, ofera posibilitatea de compensare a elongatilor termice a tevilor cat si datorita folosirii in santier de constructiilor compensatorii, care protejeaza instalatia de riscurile aparute datorita expansiunii termice. Astfel, evitam costurile aditionale rezultate din folosirea compensatorilor prefabricati de costuri ridicate.
