KAN-therm: Fitinguri



Fitinguri

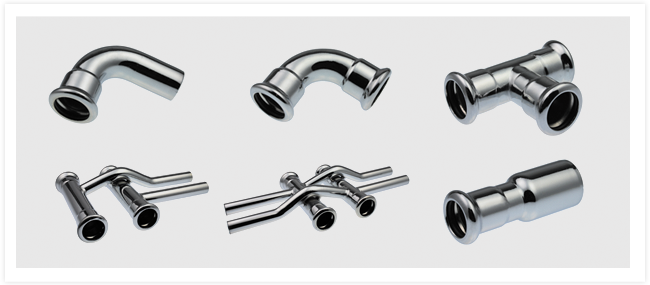

Fitingurile sunt prevăzute cu capete presate și cu garnitura de etanșare de tip O-Ring sau cu capete presate și filetate, cu filet interior sau exterior cf.PN-EN10226-1:

  • coturi și teuri, nipluri,

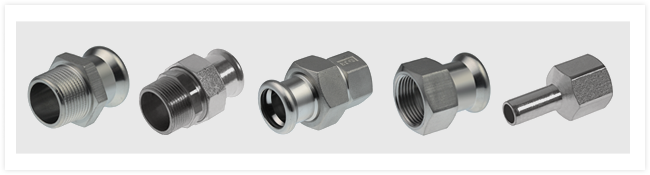

  • fitinguri cu filet exterior și interior, și racorduri filetate,

  • racorduri de conectarea receptoarelor.

Fitingurile sunt confecționate din oțel cu conținut de carbon redus (RSt-34-2) nr.material 1.0034 cf. PN-EN 10305-3, galvanizat cu stratul de zinc (Fe/Zn 88) cu grosimea de 8-15 μm  și în mod suplimentar, protejate cu un strat de crom de pasivizare. Stratul de zinc este aplicat la cald.



Garnituri de etanșare (O-Ring-uri)

Fitingurile Press în Sistemul KAN-therm Steel și Inox în mod standard, sunt dotate cu O-Ring-urile din cauciuc de etilenă-propilenă EPDM, care îndeplinesc cerințele PN-EN 681-1. În cazul aplicațiilor speciale se livrează O-Ring-urile Viton.

Parametrii de lucru și domeniul de aplicații pentru aceste garnituri sunt specificate în tabel:

Material Culoare Parametri de lucru Aplicație

EPDM cauciuc de polietilenă-propilenă

negru

presiunea max.de lucru: 16 bar

temp. de lucru: -35°C până la 135°C

de scurtă durată: 150°C

instalații:
- încălzire centrală
- apa rece și caldă menajeră
- instalații de hidranți
- cu soluțiile de glicol
- aer comprimat (fără ulei)

FPM/Viton cauciuc fluor

verde

presiunea max. de lucru: 16 bar

temp. de lucru: -30°C până la 200°C

de scurtă durată: 230°C

instalații:
- solare
- aer comprimat
- păcură
- combustibil
- cu uleiuri vegetale

FPM/Viton cauciuc fluor

gri

presiunea max. de lucru: 5 bar

temp. de lucru: -20°C  până la 150°C

de scurtă durată: 180°C

instalații:
- abur
(interval de diametre 15-54 mm)

Toate fitingurile din Sistemul KAN-therm Steel cu diametre între 12-108 mm au funcția LBP (semnalizarea îmbinărilor nepresate - ”nepresat, neetanș” LBP-Leak Before Press).

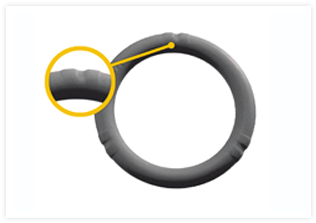

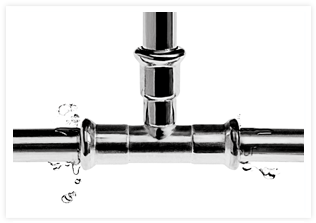

În intervalul de diametre 12-54 mm funcția este realizată printr-o structura specială a O-Ring-urilor. Datorită canelurilor speciale, O-Ring-urile LBP asigură un control optim în timpul testului de presiune. Îmbinările nepresate sunt neetanșe și din aceasta cauza ușor de localizat.



În cazul diametrelor 76,1-108 mm funcția LBP este realizată printr-o structura corespunzătoare a fitingului (ovalizare de ștuț).

Durabilitatea O-Ring-urilor a fost cercetată de Institutul DVGW. Din teste efectuate arată că durata de viață a acestora ar trebui să fie cel puțin de 50 de ani.



Descarcă catalogul cu întreg sortiment de fitinguri KAN-therm Steel
