Sistem KAN-therm Rail

Descriere:

Sistemul KAN-therm Rail este un sistem complet de instalații, utilizat la construcția de:

  • Instalații de încălzire și răcire prin podea
  • Instalații de încălzire și răcire prin perete
  • Instalații de încălzire și răcire a suprafețelor exterioare

Destinație:

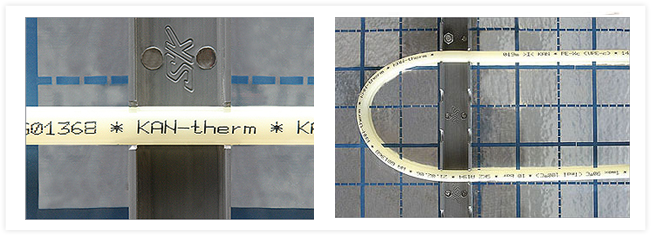

Elementul de bază al acestui sistem sunt jgheaburile Rail pentru fixarea țevilor. Jgheaburile pot fi fixate direct pe pardoseală sau lipite cu ajutorul benzii autoadezive la panourile de polistiren KAN-therm cu folie. Sistemul KAN-therm Rail se dovedește de a fi excelent în instalațiile de încălzire prin perete.



În componența Sistemului KAN-therm Rail se află:

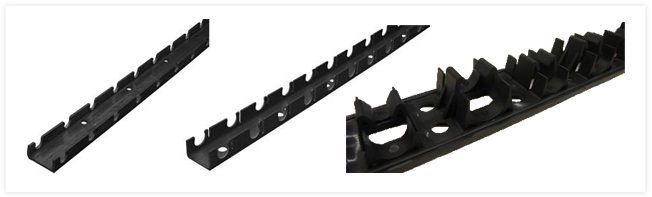

  • Jgheaburi sintetice pentru fixarea țevilor, disponibile în segmente de le 0,2 m până la 3 m, în funcție de construcția jgheabului,

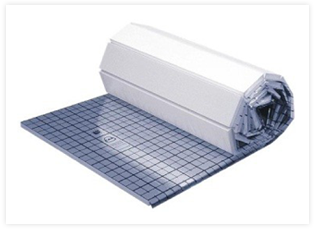

  • Polistiren expandat cu folie, disponibil în foi, de grosimi 20 mm, 30 mm și 50 mm,



  • țevi sintetice din polietilenă PEXCc, PE-RT, BlueFloor PERT sau multistrat PE-RT/Al/PE-HD, PE-RT/Al/PE-RT cu diametre de la Ø12 până la Ø25 mm,

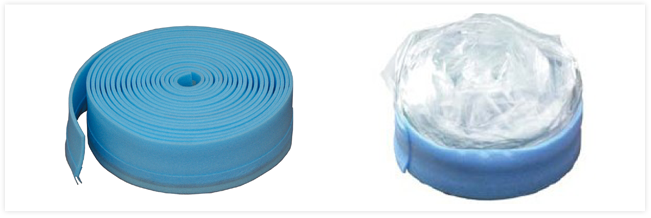

  • banda perimetrală cu crestătură sau cu crestătură și șorțul de folie,

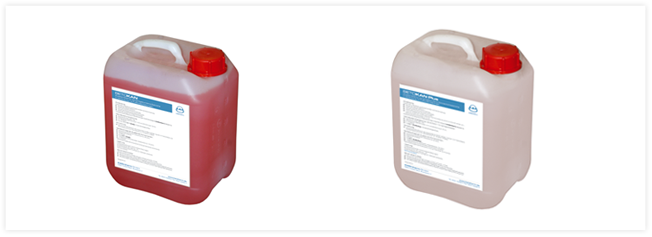

  • adăosul (plastifiant) pentru beton BETOKAN sau BETOKAN Plus,

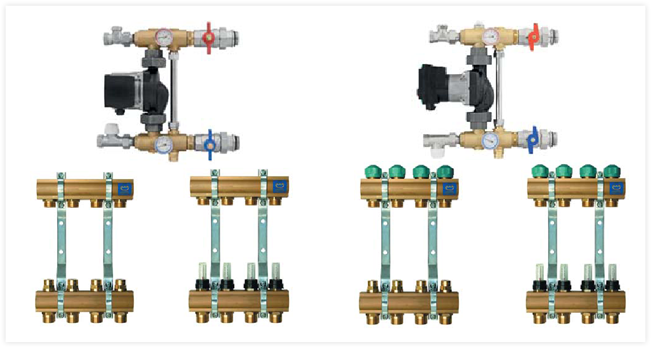

  • distribuitorii și grupuri de pompare pentru încălzire și răcire de suprafață (prin podea, prin perete și suprafețe exteriorare),

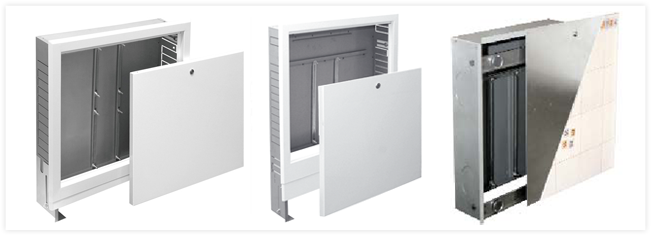

  • cutii de instalații pe tencuială, încastrate în perete sau pentru a fi placate cu ceramică.



Exemplul de montare a sistemului KAN-therm Rail  de instalație de încălzire prin podea și prin perete.

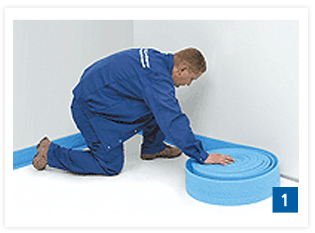

1. Instalație de încălzire și răcire prin podea - în prima faza se amplasează banda perimetrală în lungul spațiilor constructive ale încăperii.

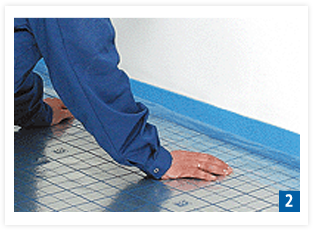

2. Instalația de încălzire și răcire prin podea - apoi așezăm plăci de polistiren cu folie, iar bucăți proeminente de folie le punem pe panouri vecine de polistiren.

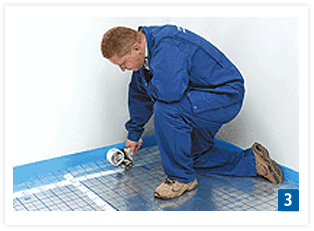

3. Instalația de încălzire și răcire prin podea - plăcile de polistiren trebuie legate între ele cu banda adezivă pentru a asigura o mai bună izolație din partea podelei monolite. La fel se va proceda cu folia aflată pa banda perimetrală. Folia trebuie pusă pe polistiren și lipită cu banda autoadezivă.

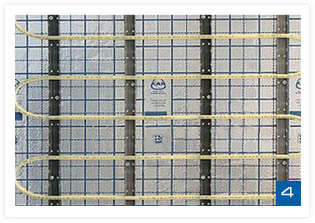

4. Instalația de încălzire și răcire prin podea – pe panoul de polistiren așezat se fixează jgheabul sintetic cu ajutorul benzii autoadezive. Țeava este introdusă în orificiile din jgheabul Rail, special adaptate în acest scop.

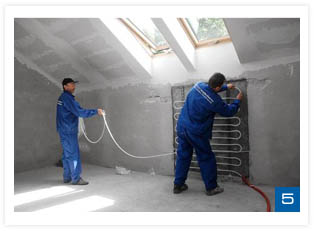

5. Instalația de încălzire și răcire prin podea – jgheaburile sintetice sunt fixate la perete cu ajutorul diblurilor. În șina Rail, fixată la perete, se introduce țeavă în orificiile adaptate special în acest scop.

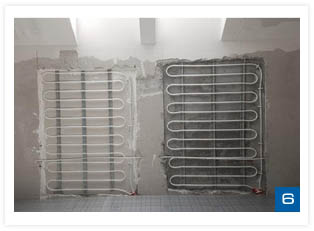

6. Instalația de încălzire și răcire prin perete- în șina Rail, fixată la perete, se introduce țeavă în orificiile adaptate special în acest scop.

După așezarea țevilor, racordarea lor la distribuitor și efectuarea probei de presiune, putem să trecem la turnarea pardoselelor utilizând adăosul de beton BETOKAN sau BETOKAN Plus (în funcție de grosimea cerută de pardoseală). În cazul instalației de încălzire prin perete, țevile se va acoperi cu stratul subțire de tencuială - se va folosi tencuieli destinate pentru încălzire prin perete.
