Sistem KAN-therm TBS

Descriere:

Sistemul KAN-therm TBS este un sistem complet de instalații care se utilizează la construcția:

  • Instalațiilor de încălzire și răcire prin podea
  • instalațiilor de încălzire și răcire prin perete

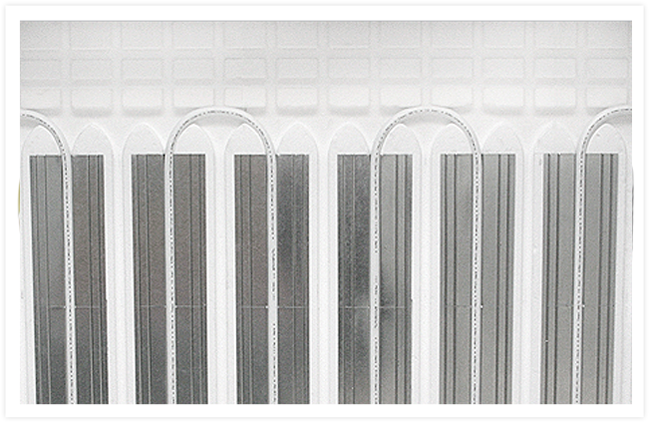

KAN-therm TBS (metoda uscată), este sistemul în care țevile sunt așezate în profiluri metalice, presate într-un panou de polistiren special. Se recomandă formarea serpentinelor cu forma de meandru. După așezarea panourilor TBS și a țevilor, totul se acoperă cu folie PE pentru protejare și prevenire a unor eventualelor ecouri de mișcări termice ale structurii. Apoi se așează panoul de acoperire din podea monolită uscată. Sistemul este aplicat în cazul instalării încălzirii și răcirii prin podea și prin perete în structurile plafoanelor de lemn, la sisteme de construcții uscate.























În componența Sistemului KAN-therm TBS se află:

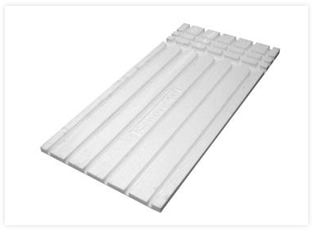

  • Panouri de polistiren, special profilate TBS cu grosimea de 25 mm,

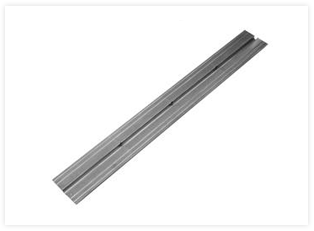

  • profiluri metalice,

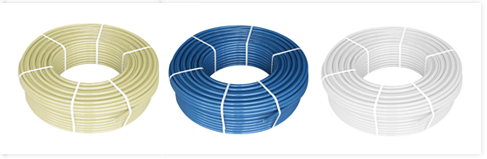

  • Țevi sintetice multistrat PE-RT/Al/PE-HD sau PE-RT/Al/PE-RT cu diametru Ø16 mm,

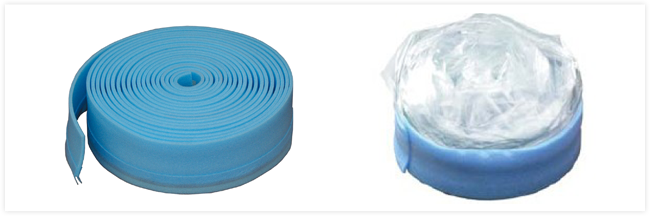

  • banda perimetrală cu crestătură sau cu crestătură și șorțul de folie,

  • folie PE în rulou,

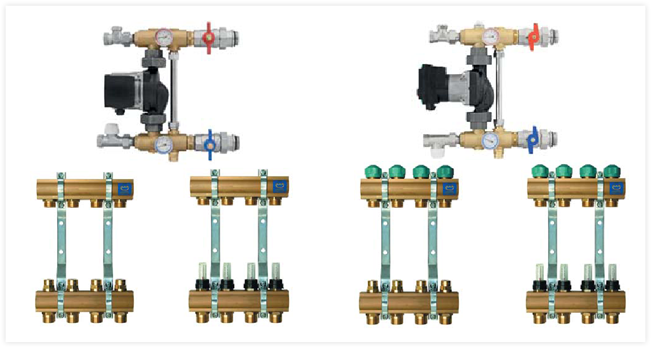

  • distribuitorii și grupuri de pompare pentru încălzirea și răcirea de suprafață (prin podea și prin perete),

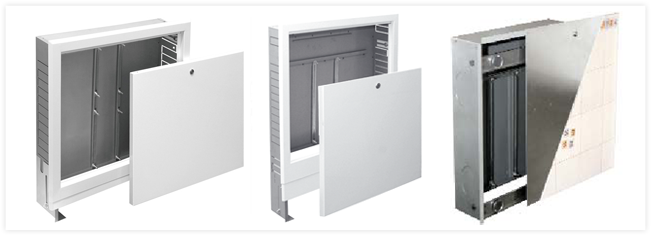

  • cutii de instalații pe tencuială, încastrate în perete sau pentru a fi placate cuceramică.



Exemplul de montare a sistemului KAN-therm  de instalație de încălzire prin podea.

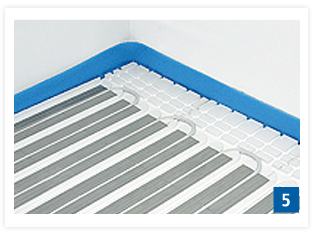

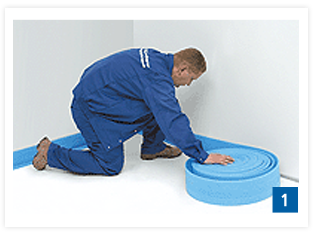

1. În prima faza se amplasează banda perimetrală în lungul spațiilor constructive ale încăperii.

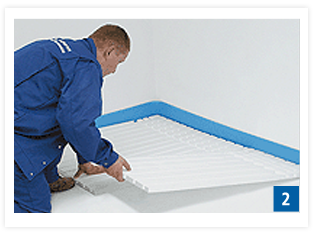

2. Apoi așezăm panouri de polistiren TBS.



















3. În panourile de polistiren introducem profiluri metalice.

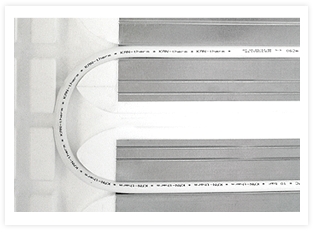

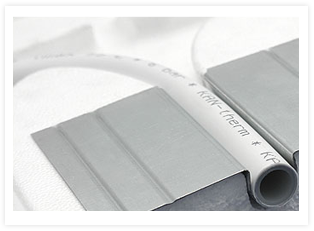

4. În profilurile metalice presăm țeavă.



















5. După amplasarea țevilor întindem folia PE și putem trece la așezarea podelei uscate.
