Faceți cunoștință cu noutățile de toamnă în oferta Sistemului KAN-therm!

Da, așa este, a venit toamnă, bruma de dimineață, aer umed și vânt , asta este realitatea inevitabilă în fiecare zi. Prin urmare, cei care au început să-construiască, încet se apropie de final, iar cei, care sunt utilizatori fericiți ai caselor sale de vis, pun în funcțiune cazanele ca să se bucure de căldura plăcută.

Și noi, cei de la Sistemul KAN-therm am început să ”dăm drumul la căldură”, dar într-un sens puțin diferit al acestei expresiei. Accelerăm cu dezvoltarea produselor noastre și cu diversificarea ofertei, iar noul catalog al Sistemului KAN-therm 10/2016 este un exemplu perfect în acest sens.

Schimbări sunt multe, deci, conform tradiției, pentru a avea o lectura mai comodă, le-am aranjat după subiecte.

Sistem KAN-therm Push/Push Platinum

Cele mai mari schimbări în oferta și în tehnologia de montaj, se referă la cele mai cunoscute și sigure sisteme, disponibile pe piața instalațiilor, respectiv Sistem KAN-therm Push și KAN-therm Push Platinum. Aceste produse, super sigure, care utilizează structura de îmbinare a țevii cu fitingul fără O-Ringuri,au fost modificate nu numai sub aspectul ofertei, ce se referă doar la țevi și fitinguri, dar și sub aspectul uneltelor de montaj, atât de importante. Dar pe rând…

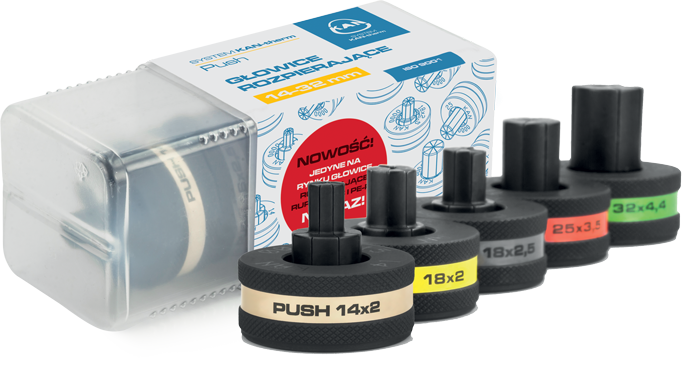

Pentru reamintire, anul trecut am introdus în ofertă capete de expandare ”ÎNTR-UN PAS” cu funcția de identificare de diametre cu ajutorul culorilor.





Capetele conlucrează cu țevile PE-Xc și PE-RT în intervalul de diametre 14 – 32 mm (diametrul 12 mm are capul de construcția precedentă ”în trei pași”, dar prevăzut cu dunga colorată de identificare). Nouă construcția de capete ”ÎNTR-UN PAS” a accelerat semnificativ procesul de montaj, oferând posibilitatea sigură de expandare a capătului tăiat într-un singur ciclu. Cu punctele colorate, care identifică diametre concrete, au fost marcate, de asemenea, matrițe pentru prese și etichetele ambalajelor colective.

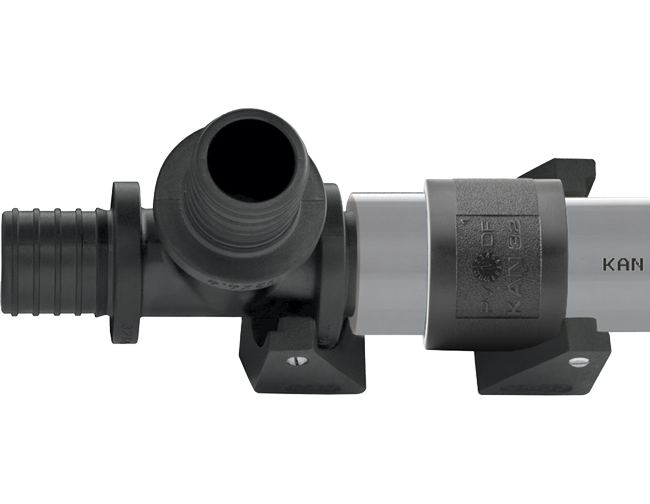

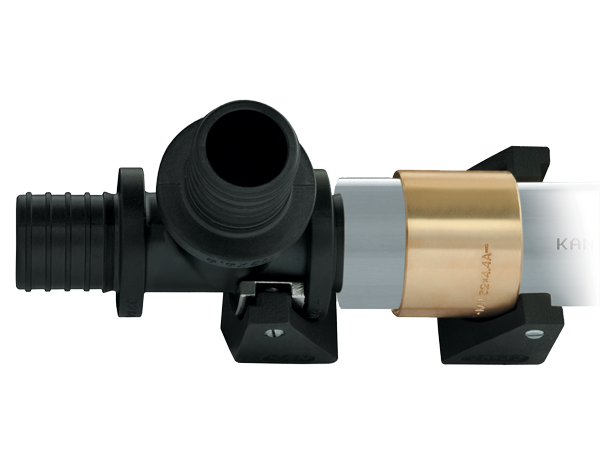

 Noul inel glisant de tip Push

În ediția actuală a catalogului, schimbarea cheie o prezintă noile inele glisante Push, confecționate din material sintetic PVDF. Noile inele sunt disponibile cu diametrele 14 – 32 mm. Prin urmare, montajul țevilor PE-Xc și PE-RT cu fitinguri de tip Push va fi posibil în două variante: cu vechiul inel glisant din alamă sau cu noul inel sintetic PVDF (diametrul 12x2 mm rămâne neschimbat – montaj numai cu inel din alamă).



O altă noutate, de data asta cu privire la abordarea însăși tehnologiei de montaj, în Sistemele KAN-therm Push și KAN-therm Push Platinum, este simplificarea principiilor de îmbinare a diametrului 32 mm. Ce s-a schimbat? În cazul fitingurilor PPSU cu diametru 32 mm - până în prezent, pentru a efectua îmbinare, se recomanda utilizarea, pe partea fitingului, a inserției nichelate pentru diametru de 25 mm în cazul niplurilor din alamă, iar pe partea inelului se foloseau doar fălci de presă. Pentru a simplifica procesul de montaj al Sistemelor KAN-therm Push și Push Platinum, în mod oficial renunțăm la acest principiu. Asta înseamnă, că fitingurile PPSU, cu diametru 32 mm, vor fi montate doar cu fălcile dispozitivului de strângere, fără nici un fel de inserții.

Înainte a fost:




După modificarea principiilor de montaj diametru 32 mm:


Pentru a rezuma: fitingurile PPSU 32 mm se vor monta cu respectarea acelorași principiilor ca și fitingurile din alamă 32 mm.

Astfel, simplificăm și mai mult și accelerăm montajul îmbinărilor de tip „Push”. Totul se face pentru ca unul din cele mai sigure sisteme de instalații să devină și mai comod și mai rezistent la erori de montaj.



Modificarea sus menționată cu privire la principiile de montaj al fitingurilor PPSU cu diametru 32 mm, se referă și la Sistemul KAN-therm Push Platinum.


 Noul inel glisant de tip Push Platinum

Noul inel sintetic de glisare de tip Push este introdus, de asemenea, în oferta Sistemului KAN-therm Push Platinum.

Și acum o informație importantă: se modifică modul de configurare a îmbinării fitingului Push cu țeava multistrat PE-Xc/Al/PE-HD Platinum – pentru asemenea îmbinare, la toate diametre 14 - 32 mm, se va admite numai utilizarea noilor inele sintetice de glisare.



Pentru a rezuma, pentru a realiza îmbinarea în Sistemul KAN-therm Push Platinum se va permite utilizarea NUMAI a inelelor sintetice.

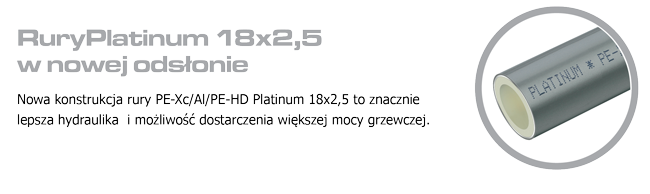

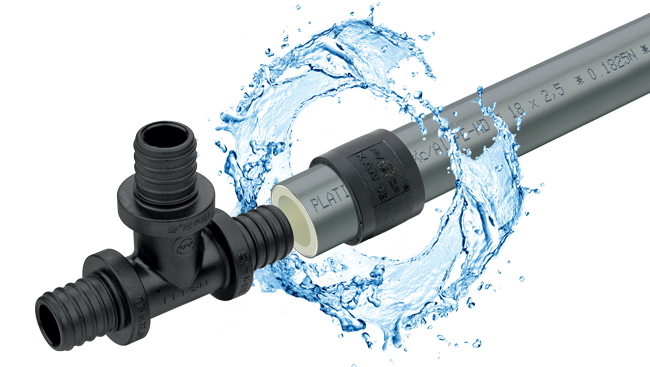

 Nouă țeava cu diametru 18x2,5

O altă schimbare esențială în oferta Sistemului KAN-therm Push Platinum reprezintă introducerea unei țevii noi cu diametru real de 18x2,5. Țeava Platinum cu diametru ”nominal” 18x2,5, disponibilă până în prezent în ofertă, în realitatea avea diametru de 17x2,8 (descrierea detaliată putea fi găsită chiar pe țeavă sau în materiale tehnice KAN). Introducerea de nouă țeava Platinum, cu diametru real 18x2,5 va permite în primul rând obținerea unei hidraulicii mult mai bune, și prin urmare va face posibilă furnizarea puterii termice mai ridicate și atingerea debitelor mai mari în instalația de apa menajeră.

Introducerea de nouă țeavă, în mod automat a impus introducerea în ofertă a noilor racorduri înșurubate din alamă, destinate pentru diametrul ”real” 18x2,5. Atenție: vechile racorduri înșurubate pentru țeava Platinum 18x2,5 (17x2,8) nu se vor potrivi pentru nouă țeava 18x2,5, de aceea vor fi retrase din catalog în mod intenționat (vânzarea individuală a acestor elemente va fi posibilă la solicitări concrete).

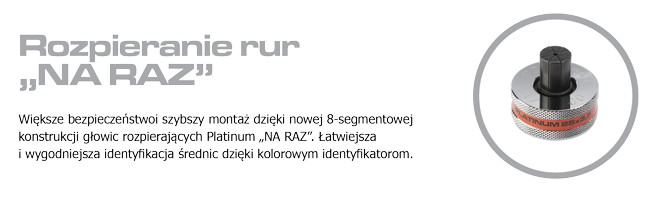

 Noile capete de expandare "Într-un pas"

Punctul culminant al optimizării Sistemului KAN-therm Push Platinum, este introducerea în ofertă a noilor capete de expandare Platinum ”ÎNTR-UN PAS”. Modificarea se referă la întreg interval de diametre, adică 14-32 mm. De remarcat este totuși faptul, că vechile capete Platinum (montaj de trei ori), în cazul diametrului 18 mm nu pot fi utilizate la schimb cu versiunea nouă ”ÎNTR-UN PAS”. Acest lucru are ca rezultat, că pentru țeava veche 18x2,5 (17x2,8) trebuie folosită vechea versiunea de cap, iar pentru țeava nouă, cu diametrul real 18x2,5, se va utiliza numai capul nou ”ÎNTR-UN PAS”.

Modificările de mai sus, introduse în oferta de Sisteme KAN-therm Push și Push Platinum, permit un montaj de îmbinări de tip PUSH, și mai rapid, mai sigur și mai comod.

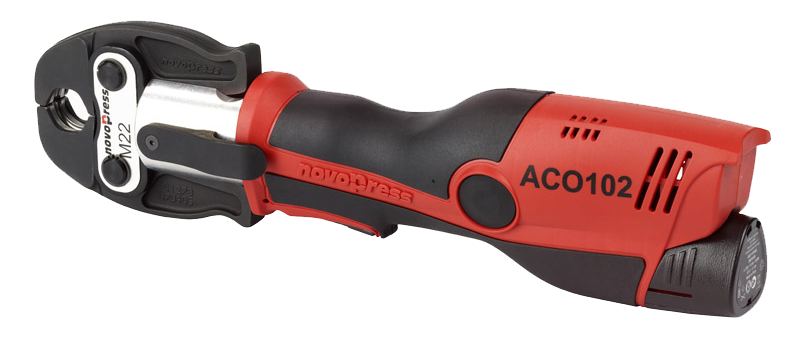

 Noul dispozitiv de strângere ACO102

compact, performant, eficient - astfel în trei cuvinte poate fi descris noul dispozitiv de strângere ACO102, de la renumită firma Novopress. Noul dispozitiv de strângere, în mod adecvat, a înlocuit vechea varianta de dispozitiv ”mini” AFP101. Este și mai mică și mai comodă, iar grație carcasei compuse din 2 elemente, mai ergonomică.

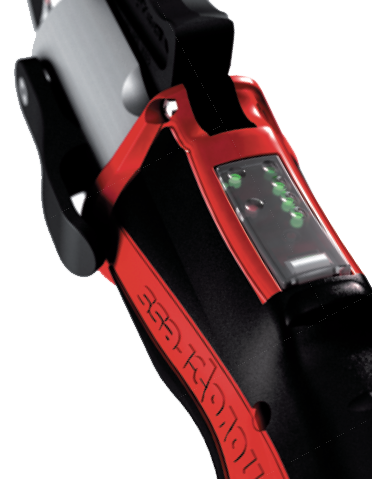

Indicatorul practic LED, aflat sub butonul transparent Start raportează în mod continuu nivelul de încărcare a acumulatorului, statutul dispozitivului sau eventualele mesaje despre erori. Datorită posibilității de deblocare manuală a dispozitivului, în caz de urgență strângerea poate fi întreruptă în orice moment.



Dispozitivul de strângere ACO102 este compatibil cu toate fălcile de strângere PB1 ale firmei Novopress. Găsește utilizare la sisteme de țevi metalice: Sistemele KAN-therm Steel și KAN-therm Inox cu diametre până la 35 mm și în sisteme din material sintetic: Sistem KAN-therm Press LBP cu diametre până la 40 mm. Datorită fălcii de strângere montate, centrul de greutate al dispozitivului se află exact în locul de prindere, ceea ce permite manipularea comodă cu o singură mână, fără să producă oboseală.

În oferta Sistemului KAN-therm au fost introduse trei variante de seturi de acest dispozitiv.

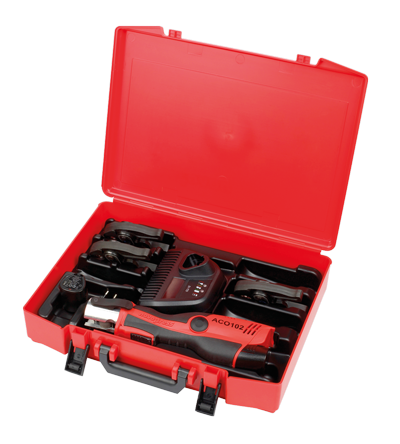

La fiecare din aceste trei variante, în componența dotării standard se află: dispozitivul de strângere cu acumulator ACO102, două acumulatoare litiu-ion 12 V / 1,5 Ah, un încărcător și o valiza sintetică.

Dotarea suplimentară cu fălci de strângere depinde de destinația uneltei. Pentru montarea Sistemului KAN-therm Press LBP au fost pregătite două seturi separate, unul cu fălcile U16, U20, U25, U32, celălalt cu fălcile TH16, TH20, TH25 și TH32. Setul cu fălci de tip ”U” este disponibil pe loc, setul cu fălci de tip ”TH” la comanda specială. Pentru montarea Sistemului KAN-therm Steel & Inox a fost pregătit un set universal, dotat cu fălcile M15, M18, M22, și M28. Setul este disponibil la comanda specială.

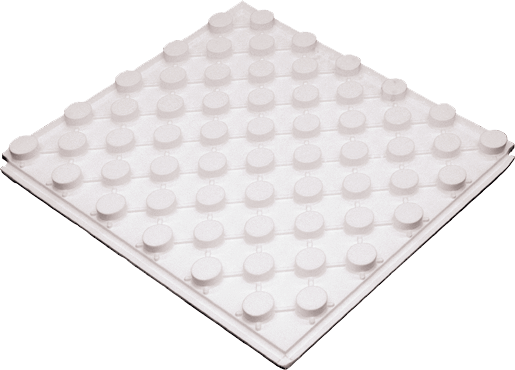

 Noile izolații termice

Schimbarea principală în oferta pentru încălzire prin podea se referă la izolațiile termice ale Sistemului KAN-therm Profil. Panourile de polistiren, produse până acum, Profil 1 și Profil 2 și însăși folie Profil 3 au fost înlocuite cu versiunea lor modernizată. Deosebirile, care apar între versiunea veche și cea nouă de panouri polistiren Profil sunt prezentate în tabelul de mai jos:



Versiunea veche

Versiunea nouă

Versiunea veche

Versiunea nouă



30-2 mm

30-2 mm

11 mm

11 mm

Nr. catalog

K-300300

K-310300

K-300100

K-310310

Diametre țevi

16 – 18 mm

16 – 18 mm

16 – 18 mm

16 – 18 mm

Tip aplicație cf. DIN 4108-10

DES sg

DES sg

DEO ds, WAB

DEO dh, WAB

Tip cf. EN 13163

PST-TK 5000

PST-TK 5000

EPS 200

EPS 150

Marcaj cf. EN 13163

EPS-EN 13163-T4-L1-W1-S1-P3-DS(N)5-BS100-SD20-CP2

EPS-EN 13163-T4-L1-W1-S1-P3-DS(N)5-BS100-SD20-CP2

EPS-EN 13163-T1-L1-W1-S1-P3-DS(70,-)3-DS(N)5-BS250-DLT(1)5-CS(10)200

EPS-EN 13163-T1-L1-W1-S1-P3-DS(70,-)3-DS(N)5-BS200-DLT(2)5-CS(10)150

Izolație acustică

28 dB

28 dB

-

-

Conductivitate termică DIN V 4108-10

0,04 W/mK

0,04 W/mK

0,035 W/mK

0,035 W/mK

Rezistența termică

0,75 m²K/W

0,75 m²K/W

0,314 m²K/W

0,314 m²K/W

Rezistența la apăsare

-

-

200 kPa

150 kPa

Încărcarea max. cu mișcare

5 kPa

5 kPa

60 kPa

45 kPa

Suprafața de panou

1,12 m²

1,2 m²

1,12 m²

1,2 m²

Pasul țevilor

50 mm

60 mm

50 mm

60 mm

Pasul țevilor pe diagonală

71 mm

84 mm

71 mm

84 mm

Dimensiuni placă EPS

1400x800x30 mm

1440x840x30 mm

1400x800x11 mm

1440x840x11 mm

Dimensiune folie PS

1450 x 850 mm

1470 x 870 mm

1450 x 850 mm

1470 x 870 mm

Culoare folie

negru-antracit

negru-antracit

negru-antracit

negru-antracit

Înălțime prominențe

21 mm

18 mm

21 mm

18 mm

Înălțime totală placă

51 mm

48 mm

32 mm

29 mm

Dimensiuni cutie de carton (Lung x Lăț x În)

1510x455x860 mm

1550x880x340 mm

1510x455x860 mm

1550x880x170 mm

Nr. de buc.în cutie

10 buc.

8 buc.

18 buc.

8 buc.

Nr. de cutii pe palet

5 Cutii

6 Cutii

5 Cutii

12 Cutii

Cantitate m² pe palet

56,0 m²

57,6 m²

100,8 m²

115,2 m²

Sistem de îmbinare Click

da

da

da

da



Nouă versiune de izolație termică este disponibilă, de asemenea, pentru panouri de polistiren Profil 4 - cu prominențe, fără folie sintetică.


În acest caz grosimea însăși a polistirenului a fost mărită de la 20 mm la 22 mm, reducând în același timp înălțimea prominenței. Astfel înălțimea însumată a izolației termice (împreună cu prominență) a fost redusă de la 47 mm la 43 mm.

Versiunile vechi ale panourilor de polistiren Profil sunt disponibile până la epuizarea stocurilor din depozite.


 Nouă clema sintetică lungă

Un alt element nou în ofertă este rezultatul dezvoltării Sistemului KAN-therm Tacker, un sistem de instalații care permite montarea instalației de încălzire prin podea, prin metoda umedă.

În acest caz, am adăugat la ofertă o nouă versiune de clema sintetică, în varianta lungă. Clema are o înălțime de 55 mm, de aceea în catalog figurează ca clema U55. Permite montarea țevilor cu diametre 14 - 18 mm și, ce este important, conlucrează cu dispozitivul pentru baterea de cleme (Taker) doar în varianta sintetică. Pentru a ușura montaj, în sistem Tacker clema este disponibilă în blocuri câte 25 buc.

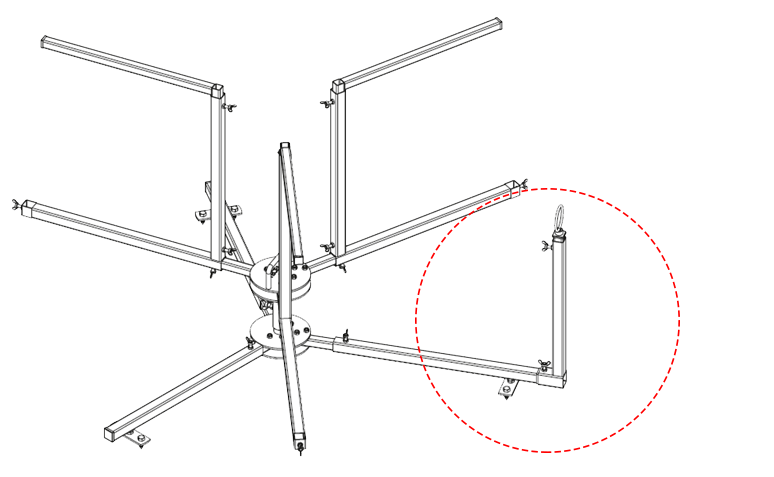

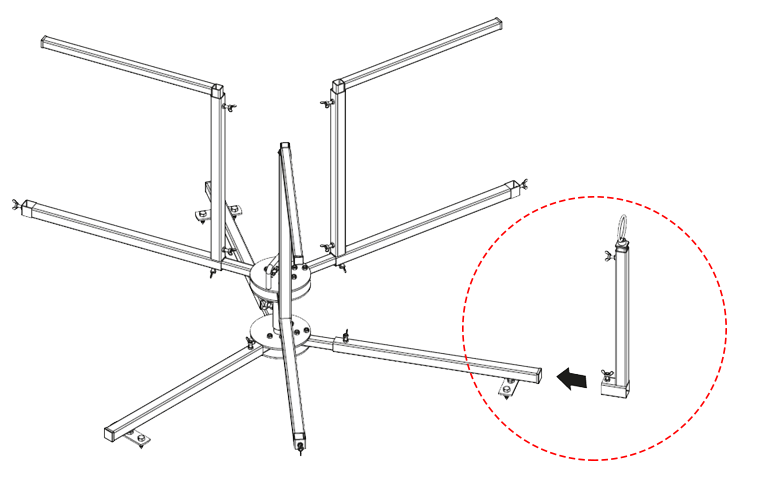

 Nouă varianta de desfășurătorul pentru țevi

De asemenea, desfășurătorul pentru țevi, popular printre instalatori, a ajuns să fie modificat tehnic, și anume a fost dotat cu echipament suplimentar. Acest dispozitiv simplu, dar foarte util în timpul montajului de țevi pentru încălzire prin podea, permite o muncă rapidă și comodă, chiar în cazul unei singurei persoane.

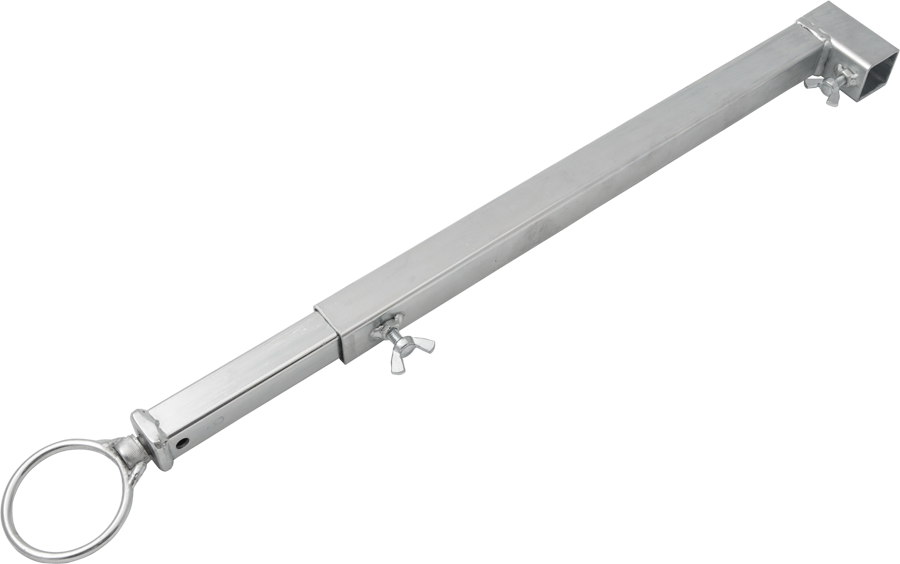

Acum, datorită noului ghidaj la desfășurător munca cu dispozitiv devine și mai ușoară. Ghidajul este elementul constructiv nou al desfășurătorului, care este fixat la una din tălpile fixe ale dispozitivului. Acest lucru permite desfășurarea și mai ușoară a țevii, în special în varianta de ambalare în cutie de carton. Datorită înălțimii reglabile a urechii, poate conlucra, fără problemă, cu ambalaje standard cât și cu colaci mari de țevi.
