Rezumat:
Funcționarea grupului de pompe cu valoare fixă – explicație
Sistemul funcționează pe baza amestecului dintre apa de încălzire provenită de la sursa de căldură și apa retur din încălzirea prin pardoseală.
Pompa de amestec direcționează o parte din apă (la temperatura corespunzătoare pentru încălzirea prin pardoseală) către distribuitorul care alimentează încălzirea prin pardoseală, iar o altă parte (prin supapa de reglare ZR) către țeava de retur a sistemului.
Supapele ZR și ZT – care este rolul lor?
Amestecul corespunzător al apei se realizează prin modificarea setării supapei de reglare ZR. Apa introdusă în sistem trece prin supapa termostatică ZT înainte de amestecare, iar controlul acesteia se face cu ajutorul unui cap echipat cu senzor de presiune, amplasat pe distribuitorul care alimentează țevile. Supapa permite setarea unei temperaturi fixe pentru protecția împotriva supraîncălzirii (prevenind utilizarea unei temperaturi mai mari decât cea setată în sistemul de încălzire prin pardoseală).
Reglarea temperaturii în încălzirea prin pardoseală – cum funcționează?
Reglarea puterii sistemului de încălzire prin pardoseală se realizează prin supapele termostatice amplasate pe distribuitor, care sunt controlate de actuatoare electrice conectate la termostatele de cameră.
By-pass-ul încorporat în sistem (cu supapă de reglare) protejează pompa în cazul în care toate supapele de pe distribuitor se închid simultan și opresc toate țevile (de exemplu, în cazul în care toate actuatoarele de pe supapele termostatice ale distribuitorului se închid simultan).
Grupul de pompe și sursa de căldură
Aceste sisteme nu funcționează corespunzător cu surse de căldură de temperatură scăzută, precum cazanele de condensare sau pompele de căldură. Temperatura minimă de alimentare a sistemului (pentru asigurarea unei temperaturi corecte a apei amestecate) este de 60 °C. Prin urmare, în cazul utilizării surselor de căldură de temperatură scăzută, recomandăm utilizarea sistemelor de amestec bazate pe supape termostatice cu trei căi.
Grupurile de pompe cu valoare fixă, precum și distribuitoarele din seria USFP și USVP, echipate cu sistem de amestec integrat, permit operarea sistemelor de încălzire prin pardoseală de până la 10 circuite (cu o sarcină termică de până la 15 kW).

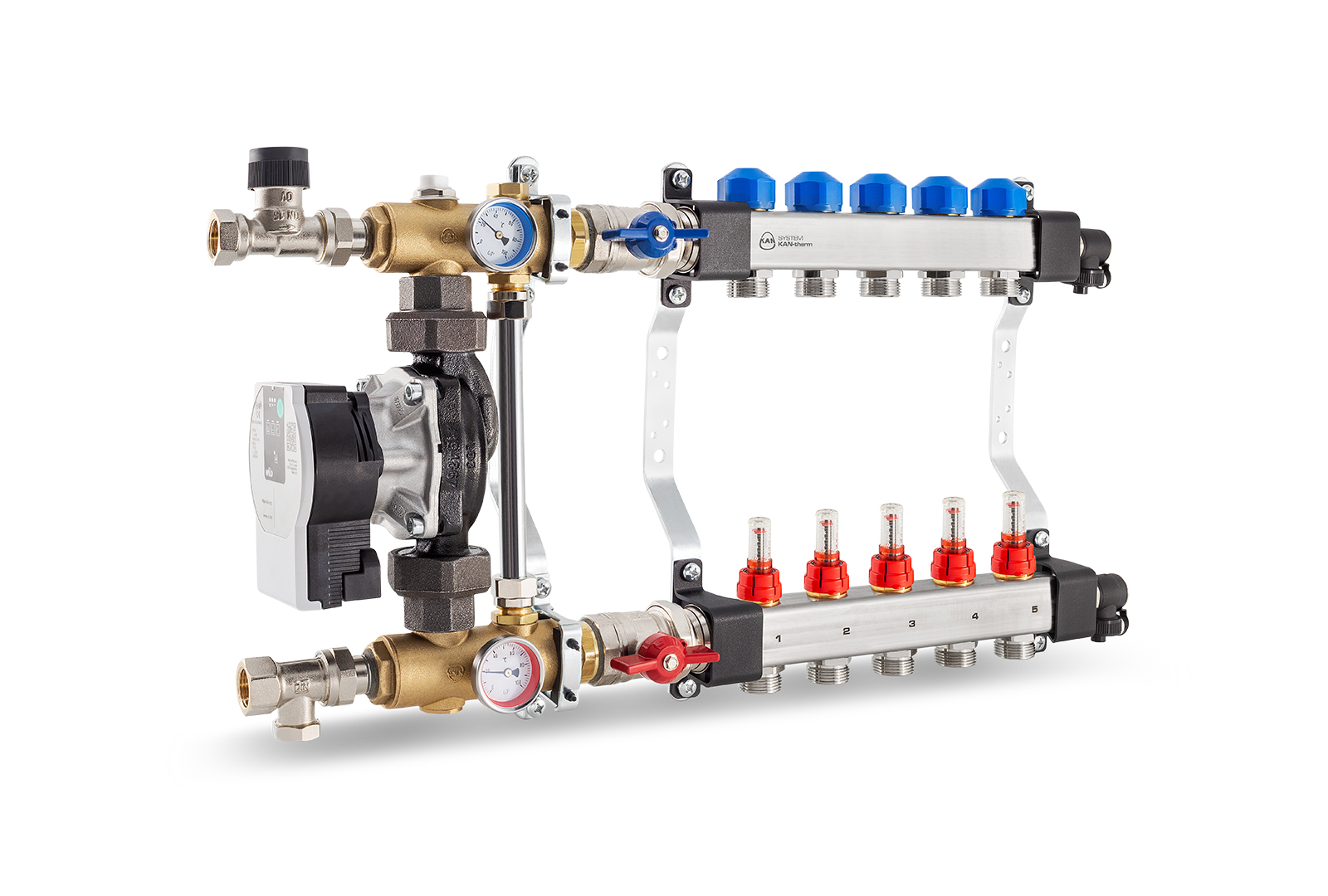

Funcționarea grupului de pompe echipat cu supapă termostatică cu trei căi
Sistemul este alimentat cu apă caldă provenită din sistemul de apă, care trece prin supapa termostatică cu trei căi, precum și cu apă retur din țevile de încălzire prin pardoseală (distribuitorul de retur), ceea ce permite amestecul și reducerea temperaturii apei alimentate în distribuitor (care va fi distribuită în țevile de încălzire prin pardoseală). Circulația apei în sistemul de încălzire prin pardoseală este asigurată de funcționarea pompei încorporate. Apa este returnată în sistem printr-o conexiune de retur.
Cum se poate regla temperatura în sistemul de încălzire prin pardoseală echipat cu supapă termostatică cu trei căi?
Asigurarea unei temperaturi corecte a agentului termic după amestec se realizează prin modificarea setării supapei termostatice cu trei căi.
În cazul în care toate circuitele de încălzire prin pardoseală sunt echipate cu actuatoare electrice, automatizarea de control trebuie să fie dotată cu un modul care oprește pompa în cazul în care toate circuitele sunt închise. Ca soluție alternativă, un circuit al distribuitorului poate fi lăsat fără control automat. Astfel, se poate preveni ca pompa să pompeze apă într-un sistem închis.
Grup de pompe echipat cu supapă termostatică cu trei căi – conectare corectă
Este necesar să se asigure conectarea corectă a unității la celelalte părți ale întregului sistem. Supapa de amestec trebuie conectată la conducta de alimentare, iar conexiunea de retur la conducta de retur. În cazul sistemelor complexe, poate fi necesară utilizarea unei supape de reglare plasate la intrarea grupului de pompe.
Setarea supapei termostatice de amestec – tabel
Pentru a seta temperatura dorită după amestec, îndepărtați capacul de protecție din plastic al supapei cu trei căi (fixare prin clic) și selectați setarea corespunzătoare a supapei:
|
Setare |
Temperatura apei amestecate ARM 363 |
Temperatura apei amestecate ATM 361 și ATM 561 |
|
1 |
35 °C |
20 °C |
|
2 |
44 °C |
25 °C |
|
3 |
48 °C |
30 °C |
|
4 |
51 °C |
34 °C |
|
5 |
57 °C |
38 °C |
|
6 |
60 °C |
43 °C |
Valorile de temperatură sunt indicate cu o precizie de ± 2 °C.
Aceste tipuri de grupuri de pompe sunt echipate cu supape termostatice cu trei căi, având valori de 1,6 și 2,5 kV:
- Grupurile de pompe echipate cu supape termostatice cu trei căi, cu valoarea Kv = 1,6, trebuie utilizate în sisteme mai mici (cu o sarcină termică de până la 7,5 kW și 6 circuite de încălzire).
- Grupurile de pompe echipate cu supape termostatice cu trei căi, cu valoarea Kv = 2,5, trebuie utilizate în sisteme mai mari (cu o sarcină termică de până la 15 kW și 12 circuite de încălzire).
