NOUTĂȚI ÎN KAN SET
- sisteme de suprafață
- calculul capacității de răcire rezultate a instalației
În cea mai recentă versiune a KAN SET, a fost introdusă posibilitatea proiectării sistemelor de suprafață – sistemul de tavan și sistemul de perete. De asemenea, a fost adăugată funcția pentru calcularea capacității de răcire rezultate a unei instalații.
Înainte de a începe proiectarea unui sistem de suprafață, utilizatorul trebuie să declare parametrii aferenți structurii suprafeței de încălzire/răcire. Informațiile referitoare la configurație vor fi preluate automat direct din desen – ceea ce reduce semnificativ timpul de introducere a datelor.

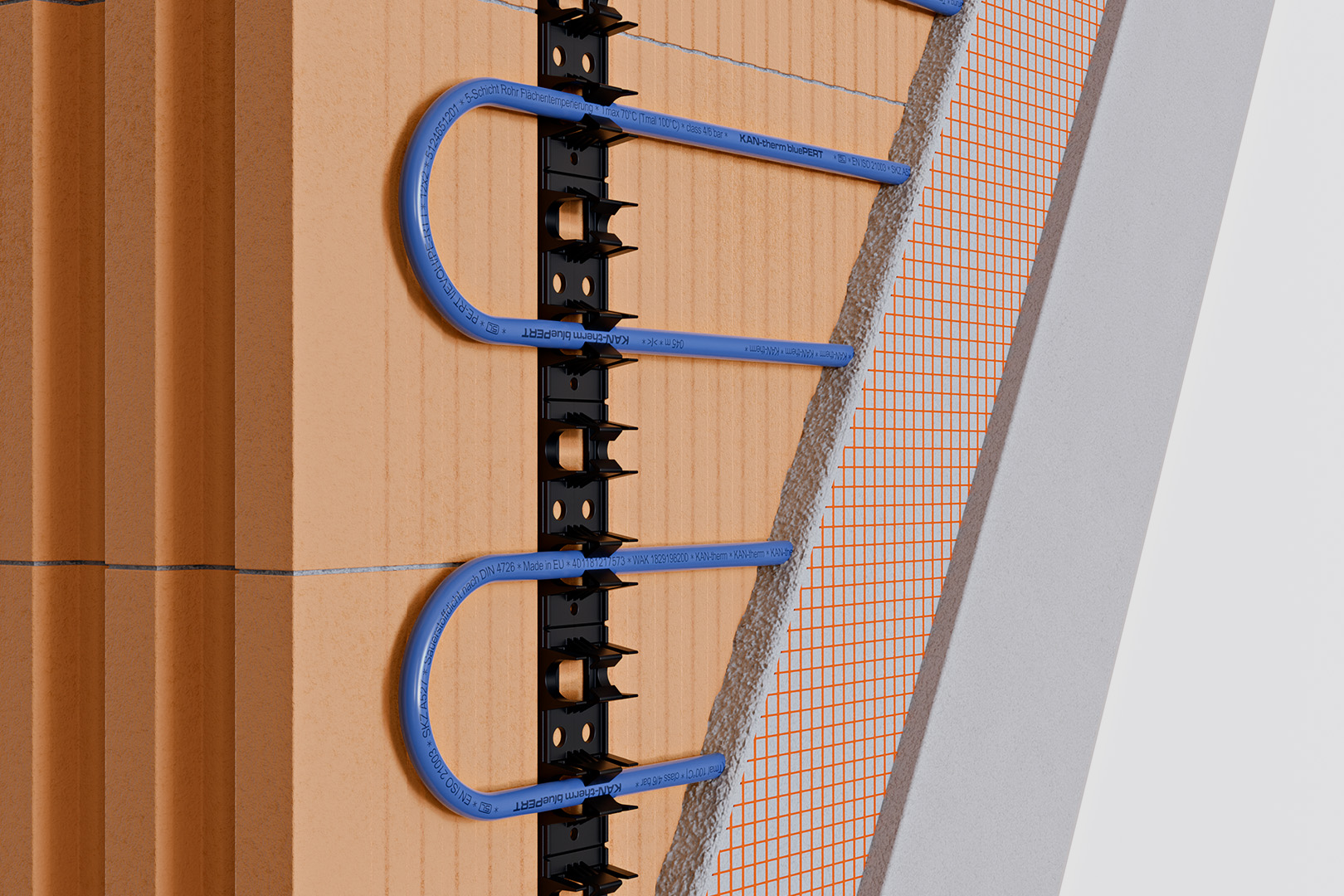

La proiectarea unui sistem de perete, avem două opțiuni pentru introducerea corpurilor de încălzire – putem insera un simbol grafic simplificat al radiatorului în desen sau putem insera așa-numitul simbol grafic în perete și apoi edita acest perete și desena forma radiatorului. A doua opțiune se aplică doar pentru proiectarea pe plan.
La proiectarea unui sistem de tavan, este necesar să schimbăm vizualizarea din planul de podea în vederea de tavan. Pe acest plan, putem desena zona de încălzire a tavanului. Este necesar să introducem montanți – atât de la nivelul tavanului, cât și de la nivelul podelei. Astfel se conectează instalațiile la sursă. Acest lucru este necesar în
Dacă proiectăm instalația de încălzire centrală pe plan, programul generează automat o vizualizare tridimensională, care ne permite să verificăm cu precizie dacă toate componentele au fost conectate, dacă corpurile de încălzire sunt la nivelul corect sau dacă există interferențe între conducte.
Atât sistemele de tavan, cât și cele de perete pot fi proiectate în desen cât și pe plan.
O nouă funcție care a fost adăugată în KAN SET este calculul capacității de răcire rezultate a instalației. După proiectarea unei instalații de suprafață pentru stabilirea parametrilor de încălzire, programul determină capacitatea de răcire rezultată în cazul comutării pe modul de răcire. Acest calcul va fi efectuat dacă modulul CC (Răcire Centrală) este activat în datele de bază. În KAN SET, debitul agentului frigorific pentru modulul de răcire este considerat identic cu cel al sistemului de încălzire.
Odată ce calculele au fost efectuate, rezultatele pot fi citite atât în desen – de exemplu, pe o etichetă tabelară conectată la distribuitor – cât și din rezultatele generale tabelare.
