Soluțiile de dilatare sunt aplicate pentru a preveni efectele negative ale expansiunii termice a țevilor de încălzire, care sunt supuse modificărilor de temperatură. Acestea includ dilatări la marginea perimetrală și intervale de dilatare.
Pe scurt:
- Dilatările la margine protejează pardoseala de efectele expansiunii termice.
- Rosturile de dilatare trebuie utilizate ori de câte ori sistemul de încălzire prin pardoseală vine în contact cu pereții, coloanele și alte partiționări verticale.
- Golul dintre placa de încălzire și perete trebuie să fie de cel puțin 5 mm.
Rosturile de dilatare în încălzirea prin panouri – funcții
Izolațiile de dilatare perimetrală, pe lângă funcțiile legate de mișcările termice ale panourilor, servesc și ca izolație fonică și termică, separând panourile de celelalte partiționări perpendiculare ale clădirii.
Compensatori de pardoseală – când și unde se folosesc
Punctele de contact ale plăcii de încălzire cu partiționările verticale ale clădirii trebuie să fie separate printr-o spațiere de cel puțin 5 mm a benzii perimetrale. Dilatarea trebuie realizată și pe întreaga lungime a pragurilor ușilor.
Cum se realizează rosturile de dilatare în șapă – banda de dilatare pentru șapă
Banda perimetrală KAN-therm, realizată din spumă de polietilenă 8 × 150 mm, cu folie PE aplicată pe izolația termică, care protejează împotriva pătrunderii șapei, trebuie utilizată ca izolație de margine. Banda trebuie așezată de la substratul de suport al pardoselii până la nivelul superior planificat al acoperirii, iar după realizarea șapei, trebuie tăiată la înălțimea corespunzătoare (în cazul acoperirilor elastice, trebuie să fie la același nivel cu șapa).
Când sunt necesare rosturile de dilatare?
Distribuția plăcilor de încălzire cu rosturi de dilatare trebuie avută în vedere în următoarele cazuri:
- suprafața plăcii depășește 40 m²,
- raportul dintre laturile plăcii este mai mare de 2:1,
- lungimea uneia dintre laturi depășește 8 m,
- suprafața plăcii are o formă complexă, alta decât dreptunghiulară (de exemplu, tip L, Z etc.),
- placa de încălzire este acoperită cu finisaje de diferite tipuri.
Cum arată un rost de dilatare în încălzirea prin pardoseală – desen
1. Dilatări perimetrale – bandă de margine cu fustă
2. Dilatare – profil de rost cu piciorușe
3. Dilatare dedicată pentru conducte de trecere
Recomandări pentru instalarea rosturilor de dilatare în încălzirea prin pardoseală
Distribuția plăcilor de încălzire trebuie prevăzută în proiectul tehnic.
Un rost (cu lățimea minimă de 5 mm) trebuie să separe șapa unei plăci de întreaga grosime a plăcii adiacente, începând de la stratul de izolație termică și până la stratul final de acoperire.
Rost de dilatare pentru pardoselile din piatră – instrucțiuni de realizare
1. În cazul plăcilor ceramice și din piatră, distribuția plăcilor de încălzire trebuie să fie deja ajustată la dimensiunea și aranjamentul acestora în etapa de proiectare, astfel încât rosturile dintre plăci să fie amplasate direct deasupra rostului de dilatare.
2. Rosturile din aceste locuri trebuie să fie realizate din material flexibil permanent, rezistent la temperaturi ridicate.
3. Țevile care formează buclele de încălzire nu trebuie să treacă prin niciun rost de dilatare.

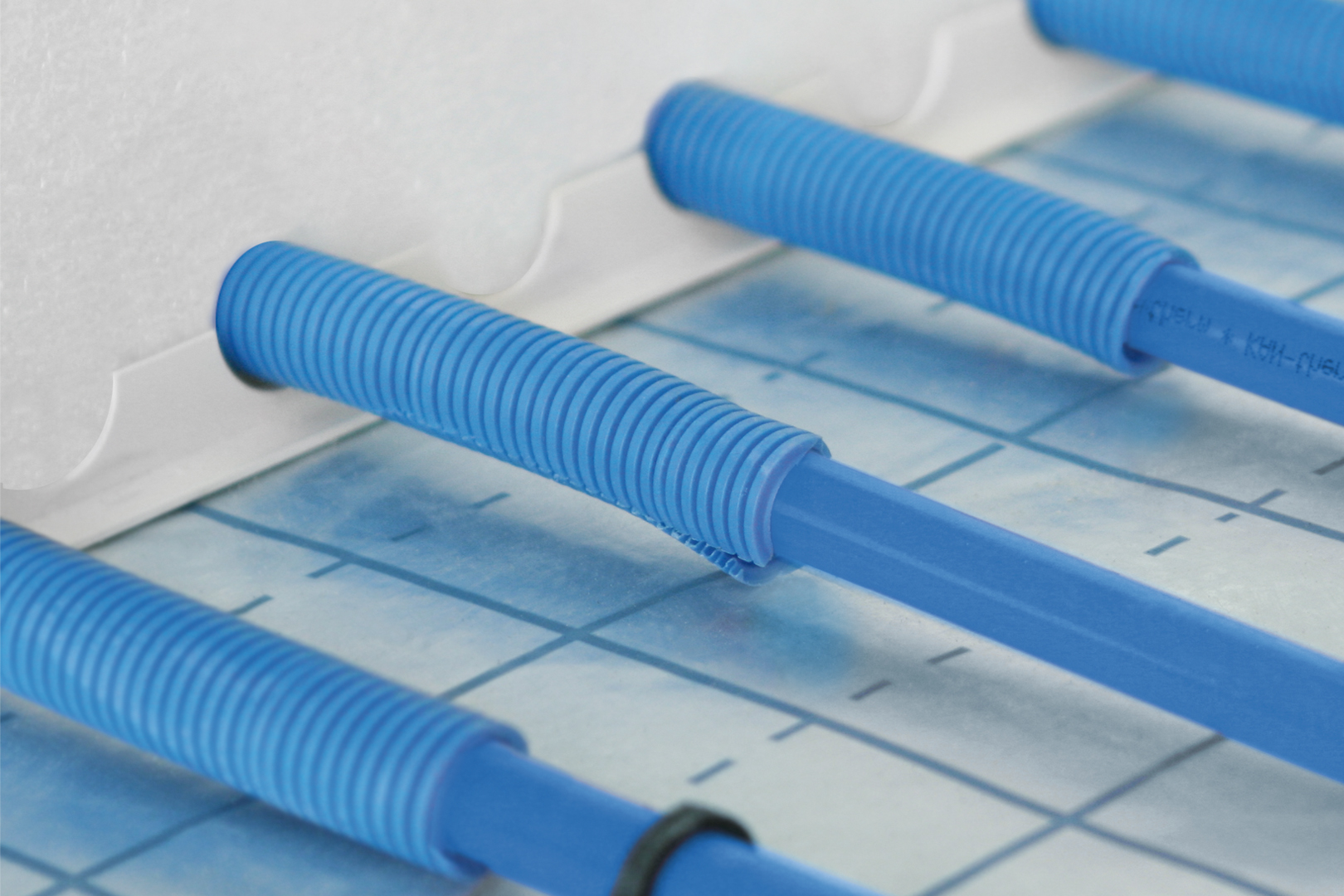

4. Conductele de trecere care alimentează bobinele individuale și care trebuie să treacă prin rostul de dilatare trebuie protejate împotriva deteriorării prin plasarea acestora în profile speciale de dilatare, care sunt formate din bandă de PE spumat, șină profilată și țevi de carcasă de 40 cm lungime (capetele acestor țevi trebuie protejate împotriva pătrunderii șapei lichide).
